PCB用变压器性能自动测试机开发

点击：1512时间：2016-08-02 00:00:00　来源: 绍兴智造

国内变压器、单绕组线圈、多绕组共轭线圈、电感等电器电子器件生产，其性能测试主要依靠人工进行，效率低、人工成本高。2014年初，中心项目组接受了湖州长兴某企业的委托，开发了该专用设备，主要用于变压器、单绕组线圈、多绕组共轭线圈、电感等器件的电感量、漏感量、匝间比、损失因子、品质因子、相位角、偏差百分比、直流电阻等性能参数的测试。有效地解决了目前市场上现有测试机器的可靠性差、误检率高、能耗高等缺陷。

该产品具有以下特点：

（1）采用多连杆—滑块机械组合结构驱动机械手取料卸料，机器运作过程稳定可靠；

（2）测试工位单独设置，采用经优化的凸轮滑移机构驱动测针运动，测试过程稳定可靠，误检率低；

（3）对送料排序机构进行了优化，送料更加顺畅，速度更快，每分钟达到120件以上，减少待料时间，使测试效率大幅提高；

（4）具有单动测试功能，方便测试参数的调整以及样品的测试；

（5）具有无料报警功能，有料和无料自动转换功能；

（6）具备合格品计数功能以及单位测试数量设置功能，方便工序间的流转，有利于生产管理。

（7）能够适配各种测试仪器，测试范围广，包含了变压器、单绕组线圈、多绕组共轭线圈、电感等器件全部电性能参数；

（8）对主要电机进行了性能参数优化，提高了测试效率，降低了机器运作能耗；

（9）采用先进的控制方案，在硬件上进行了容错设计以及电磁兼容等可靠性设计，软件上进行了算法优化以及冗余设计，使机器运行过程稳定可靠，测试效率和合格率大幅提高，有效避免二次检测。

依托该PCB用变压器性能自动测试机，有效的解决了原先人工检测可靠性低、误检率高的缺点，实现了机器换人。设备如图1所示。

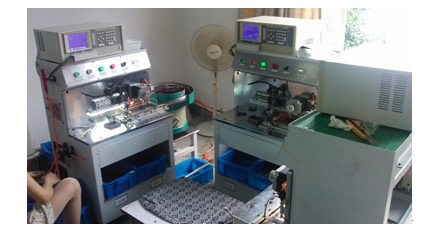

图1 PCB用变压器性能自动测试机应用现场
